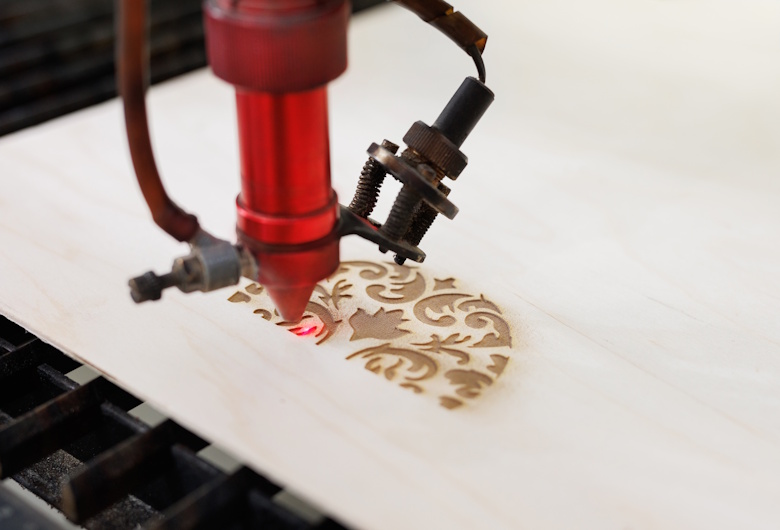

Laser cutting telah menjadi teknologi penting di berbagai sektor seperti furnitur, interior, fashion, hingga industri manufaktur. Keunggulan utamanya adalah kemampuan memotong material dengan presisi tinggi sesuai pola digital. Namun, agar hasilnya maksimal, proses desain harus disiapkan dengan teliti. Artikel panjang ini mengulas langkah-langkah praktis membuat desain laser cutting yang siap dipotong mesin.

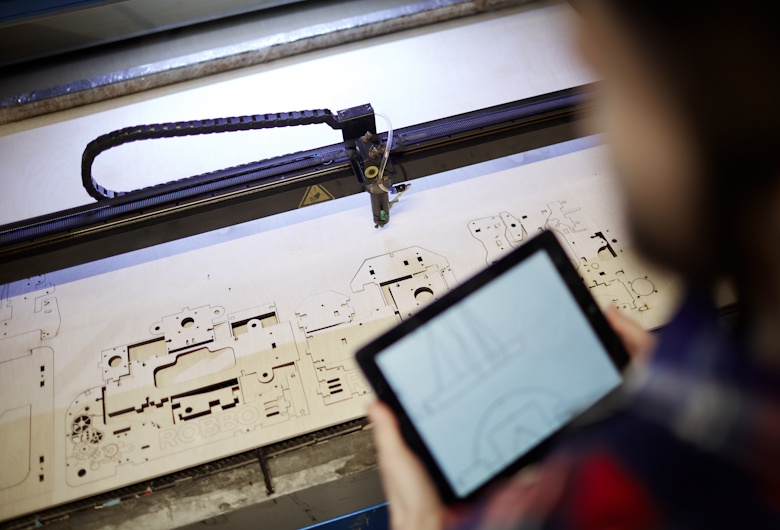

Cara membuat Desain Laser Cutting
Sebelum memulai, pahami konsep dasar membuat desain laser cutting agar file siap digunakan mesin. Pemahaman ini memengaruhi kualitas hasil, efisiensi produksi, dan biaya operasional.
1. Menentukan Jenis Mesin Laser
Kenali perbedaan mesin CO2, fiber, dan Nd:YAG. Mesin CO2 ideal untuk kayu, akrilik, dan kain, sedangkan fiber cocok memotong logam tebal. Pemilihan mesin memengaruhi detail desain, kecepatan potong, dan jenis file yang diterima. Dengan memahami karakteristik mesin, desainer dapat mengoptimalkan garis potong agar hasil akhir presisi dan tidak memerlukan banyak finishing tambahan.
2. Mengenal Format File Desain
Umumnya, mesin laser memerlukan file vektor seperti .AI, .SVG, atau .DXF. File vektor memastikan garis potong tetap tajam dan skala tidak berubah saat diperbesar. Desainer wajib menghindari format raster seperti .JPG kecuali untuk engraving. Pengetahuan tentang format ini penting agar desain dapat diterjemahkan mesin tanpa distorsi, mengurangi risiko kesalahan dan pemborosan material.
3. Ketebalan Garis dan Skala
Pastikan garis potong memiliki ketebalan sesuai standar biasanya 0,001 inci untuk garis potong. Garis yang terlalu tebal dapat diartikan mesin sebagai area gravir, bukan potong. Skala juga harus disesuaikan dengan ukuran material sebenarnya. Kesalahan skala bisa menyebabkan bagian tidak presisi atau bahkan tidak muat di mesin. Konsistensi ini menentukan ketepatan hasil akhir.
4. Penentuan Area Potong dan Ukir
Bedakan layer antara area potong dan area ukir. Mesin laser membaca warna atau layer tertentu sebagai kode perintah. Misalnya, merah untuk potong dan biru untuk engraving. Penandaan yang rapi mencegah kebingungan operator mesin, mempercepat proses produksi, dan menjaga keakuratan hasil desain sesuai kebutuhan awal.
5. Toleransi Desain
Tambahkan toleransi pada sambungan atau bagian yang akan dirakit. Mesin laser memiliki ketelitian tinggi, tetapi material dapat memuai atau menyusut. Menyediakan celah 0,1–0,2 mm membantu bagian menyatu dengan sempurna. Toleransi yang tepat mengurangi risiko retak atau celah saat perakitan, memastikan kekuatan dan estetika produk.
Baca Juga: Jasa Laser Cutting Furniture Berkualitas untuk Rumah, Kantor, Restoran dan Hotel
Persiapan Material dan Pemilihan Bahan
Pemilihan bahan menentukan teknik desain dan parameter mesin. Setiap material memiliki sifat unik yang memengaruhi kecepatan, daya, dan detail potongan.
1. Menentukan Jenis Material
Kayu, akrilik, logam, kulit, atau kain memiliki ketebalan dan kepadatan berbeda. Desain untuk akrilik misalnya, harus memperhitungkan efek panas yang bisa mencairkan tepi. Sedangkan logam memerlukan desain dengan garis potong lebih sederhana untuk menjaga kecepatan. Mengetahui karakter material membantu menghindari distorsi dan memastikan hasil akhir yang rapi.
2. Ketebalan dan Dimensi Lembaran
Pastikan desain sesuai ukuran lembaran material. Mesin laser memiliki area kerja terbatas, misalnya 600×900 mm. Jika desain lebih besar, perlu perencanaan sambungan atau potongan modul. Ketebalan juga memengaruhi kekuatan dan presisi, sehingga harus disesuaikan sejak tahap desain agar hasil tidak melengkung atau retak.
3. Kualitas Permukaan Material
Permukaan material memengaruhi keindahan hasil potongan. Material dengan permukaan bersih menghasilkan tepi potongan yang lebih halus dan minim jelaga. Misalnya, akrilik yang dilapisi pelindung dapat mencegah goresan selama proses pemotongan. Memeriksa kualitas sebelum produksi dapat mengurangi limbah dan mempercepat finishing.
4. Warna dan Finishing Akhir
Jika desain memerlukan finishing cat atau pelapis, pertimbangkan efek warna terhadap detail potongan. Warna gelap pada akrilik menyerap panas lebih cepat, berpotensi meninggalkan bekas gosong. Menentukan warna sejak awal memudahkan pengaturan daya mesin dan meminimalisir kerusakan permukaan.
5. Penyimpanan dan Kondisi Material
Simpan material di tempat kering dan rata agar tidak melengkung. Material yang lembap atau melengkung dapat mengganggu fokus laser dan menghasilkan potongan tidak merata. Dengan persiapan penyimpanan yang baik, kualitas hasil akhir lebih konsisten dan mesin terhindar dari gangguan.
Baca Juga: Cari Jasa Laser Cutting Murah? Teknolaser Rekomendasinya!
Teknik Mendesain Pola dan Detail
Desain pola adalah inti dari proyek laser cutting. Pola yang rumit menuntut ketelitian tinggi agar mesin dapat mengeksekusi dengan sempurna.
1. Mengoptimalkan Jalur Potong
Susun jalur potong agar mesin bergerak efisien. Pola yang diatur dengan baik mengurangi waktu pemotongan dan menghemat energi. Hindari garis potong ganda yang dapat menyebabkan tepi terbakar atau aus. Optimalisasi ini juga menurunkan biaya produksi karena mengurangi pemakaian daya laser.
2. Menentukan Jarak Antar Elemen
Berikan jarak aman antar elemen desain, minimal 1 mm, untuk mencegah material rapuh patah. Terutama pada kayu tipis atau kain, jarak yang terlalu sempit dapat menyebabkan pecah saat proses pemotongan. Perhitungan jarak yang tepat menjaga kekuatan struktur dan keindahan desain.
3. Mengatur Layer dan Warna Kode
Gunakan layer berbeda untuk potong, ukir, dan score line. Warna kode memudahkan operator membedakan perintah. Misalnya, merah untuk potong penuh, biru untuk ukir, hijau untuk garis lipatan. Penataan ini mengurangi kesalahan produksi dan mempercepat workflow.
4. Menyederhanakan Desain Kompleks
Kurangi node atau titik berlebihan pada jalur vektor agar mesin tidak bekerja terlalu lama. Desain yang terlalu detail dapat memperlambat proses dan meningkatkan biaya. Penyederhanaan tetap harus mempertahankan estetika, sehingga hasil akhir tetap menarik namun efisien.
5. Memperhitungkan Efek Panas
Laser menghasilkan panas tinggi yang dapat memengaruhi material. Desain dengan banyak sudut tajam sebaiknya diperhalus agar distribusi panas merata. Teknik ini mencegah tepi meleleh atau gosong, terutama pada akrilik dan kayu. Perencanaan matang menjamin hasil presisi dan rapi.
Baca Juga: Jenis Laser Cutting yang Wajib Diketahui Sebelum Produksi
Uji Coba dan Penyesuaian Desain
Prototyping adalah langkah penting untuk memastikan desain siap produksi massal. Uji coba memungkinkan deteksi dini kesalahan.
1. Memotong Sampel Kecil
Sebelum produksi penuh, lakukan pemotongan sampel. Cara ini menguji parameter mesin dan ketepatan desain. Hasil sampel memberi gambaran apakah potongan sesuai ukuran dan bebas cacat. Uji kecil menghemat material dan biaya bila terjadi kesalahan.
2. Mengecek Presisi Sambungan
Jika desain melibatkan perakitan, pastikan sambungan pas. Cobalah merakit bagian dari hasil potongan sampel. Pastikan toleransi yang disiapkan sesuai, sehingga rakitan kokoh dan tidak longgar. Tahap ini penting untuk produk furnitur atau dekorasi modular.
3. Menilai Kualitas Tepi
Periksa hasil tepi potongan dari sampel: apakah ada gosong, retak, atau serpihan. Temuan ini menjadi dasar pengaturan ulang daya laser atau kecepatan potong. Kualitas tepi yang baik mengurangi proses finishing seperti pengamplasan.
4. Menyesuaikan Parameter Mesin
Berdasarkan hasil uji, atur ulang daya, kecepatan, atau fokus lensa. Setiap material memiliki respon berbeda terhadap panas. Penyesuaian ini menjamin mesin bekerja optimal dan hasil potong konsisten di seluruh batch produksi.
5. Dokumentasi dan Revisi File
Catat semua pengaturan yang berhasil agar mudah diulang pada produksi massal. Revisi file desain jika perlu, misalnya memperlebar celah atau menyederhanakan jalur. Dokumentasi rapi mempercepat proses produksi selanjutnya dan meminimalisir kesalahan operator.
Baca Juga: Tips Memilih Jasa Laser Cutting yang Cocok untuk Berbagai Kebutuhan
Optimasi untuk Produksi Massal dan Efisiensi
Setelah membuat desain laser cutting, langkah berikutnya adalah mengoptimalkan agar produksi massal berjalan efisien dan hemat biaya.
1. Penyusunan Layout Material
Membuat dan mengatur desain laser cutting pada lembar material seefisien mungkin. Teknik nesting menyusun pola rapat meminimalkan sisa potongan. Ini menghemat material dan mengurangi limbah, sehingga biaya produksi turun signifikan.
2. Standarisasi Desain
Gunakan template atau standar ukuran untuk memudahkan pengulangan produksi. Standarisasi mempersingkat waktu setup dan memastikan konsistensi kualitas. Ini penting terutama untuk produk furnitur atau suvenir dalam jumlah besar.
3. Pengelolaan File Produksi
Membuat dan menyimpan desain laser cutting dengan penamaan yang jelas dan sistem folder teratur. Hal ini memudahkan operator menemukan file yang tepat dan mencegah kekeliruan. Manajemen file yang baik juga mempercepat alur kerja.
4. Koordinasi dengan Operator Mesin
Komunikasi intens dengan operator memastikan desain dapat disesuaikan dengan benar. Berikan catatan khusus, seperti parameter daya atau area engraving. Kolaborasi ini mengurangi kesalahan dan menjamin hasil sesuai ekspektasi desainer.
5. Rencana Perawatan Mesin
Mesin laser yang terawat memastikan kualitas potongan tetap stabil. Jadwalkan pembersihan lensa, pengecekan, dan kalibrasi rutin. Mesin yang optimal mengurangi risiko kegagalan produksi dan memperpanjang umur peralatan.
Baca Juga: Bahan Laser Cutting yang Cocok untuk Proyek Furnitur, Interior, dan Industri
Kesimpulan
Membuat desain laser cutting yang siap dipotong mesin memerlukan pemahaman menyeluruh mulai dari pemilihan format file, persiapan material, teknik pola, uji coba, hingga optimasi produksi massal. Dengan mengikuti langkah-langkah di atas, dapat memastikan setiap desain tidak hanya estetis, tetapi juga efisien, hemat biaya, dan presisi. Perencanaan yang matang adalah kunci menghasilkan produk berkualitas tinggi, baik untuk furnitur, interior, fashion, maupun kebutuhan industri besar.
